ГалактикахПресс-форма для литья шлемов PC ABS Anti Riotразработан для производителей, стремящихся обеспечить стабильное производство корпусов шлемов из материалов ПК и ПК+АБС. Благодаря интегрированной вогнутой вставке с одной полостью, предварительно закаленной стали P20/718H, полировке полости Ra 0,8 и теоретическому сроку службы 300 000–500 000 выстрелов, форма предназначена для стабильного и воспроизводимого промышленного производства.
Производство корпусов шлемов для борьбы с беспорядками требует большего, чем просто формование термопластичного материала. Пресс-форма должна сохранять постоянство размеров, контролировать однородность стенок корпуса, выдерживать многократное давление впрыска и обеспечивать надежное извлечение из формы в течение длительных производственных циклов. ПК и ПК+АБС обычно выбираются для применений, где важны ударопрочность и структурная прочность, что делает проектирование пресс-форм важной частью производственного процесса.
Оглавление
- Почему дизайн формы для шлема важен?
- Какова основная структура формы для шлема из ПК-АБС?
- Технические характеристики литьевой формы для шлема PC ABS Anti Riot
- Почему ПК и ПК+АБС подходят для формования корпуса шлема?
- Как точность и долговечность влияют на производство?
- Как изготавливается и тестируется форма?
- Что следует проверить покупателям перед заказом?
- Где можно применить форму?
- Часто задаваемые вопросы
- Получите индивидуальное решение для пресс-формы
Почему дизайн формы для шлема важен?
От литьевой формы напрямую зависит, насколько точно будет воспроизведен корпус шлема в каждом производственном цикле. Для защитного оборудования последовательность особенно важна, поскольку изменения в геометрии, толщине стенок, качестве поверхности или расформировании могут повлиять на последующую сборку и проверку продукции.
Хорошо спроектированная форма для шлема должна обеспечивать стабильный профиль полости, одновременно контролируя давление впрыска и условия охлаждения. Целью является не просто создание правильной внешней формы, а поддержание повторяемости на протяжении всего производства.
- Размерная последовательность:Помогает сохранить заданную геометрию корпуса шлема.
- Равномерное формование:Поддерживает равномерное формирование стенки оболочки.
- Износостойкость:Позволяет инструменту выдерживать повторяющиеся производственные циклы.
- Надежное извлечение из формы:Уменьшает вероятность повреждения или появления видимых следов выброса.
- Качество поверхности:Полированная полость может помочь обеспечить чистый и однородный внешний вид скорлупы.
Исследования в области производства шлемов литьем под давлением также выявили более короткие производственные циклы, стабильное качество продукции и ударопрочность как важные преимущества, связанные с литьем под давлением по сравнению с более традиционными подходами к формованию.
Какова основная структура формы для шлема из ПК-АБС?

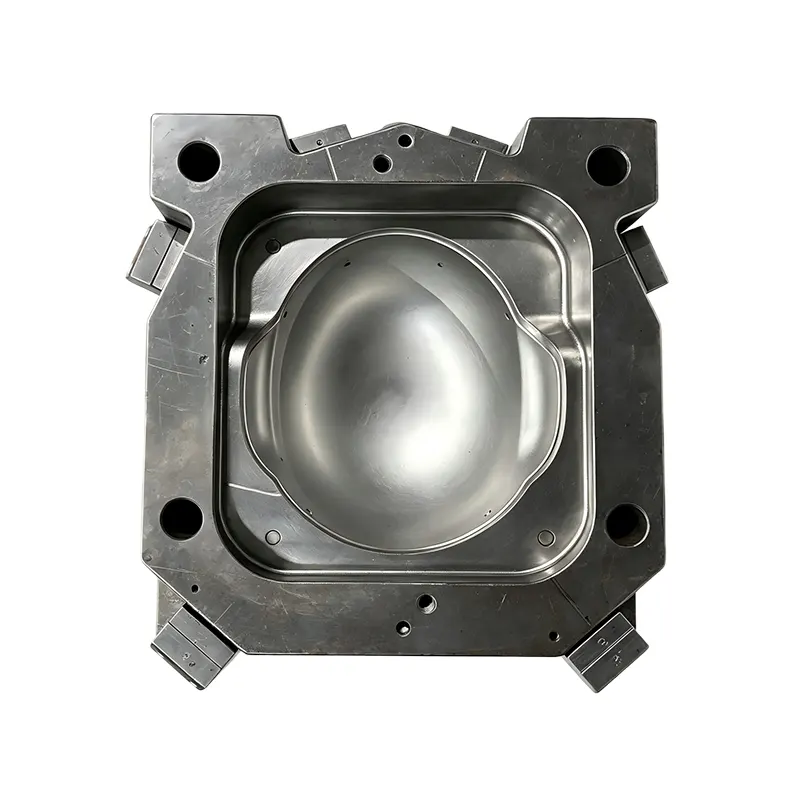

В форме Galaxy используетсяинтегрированная вогнутая вставка с одной полостью. Эта конфигурация подходит для изготовления внешней оболочки шлема для борьбы с беспорядками и обеспечивает специальную геометрию полости для воспроизведения необходимого профиля оболочки.
В полости используется предварительно закаленная пресс-форма P20 и 718H, а в основании пресс-формы используется углеродистая сталь 45#. Комбинация предназначена для того, чтобы сбалансировать износостойкость полости с общей жесткостью основания формы во время впрыска.
Однокамерная конфигурация
Конструкция с одной полостью позволяет инженерам сосредоточить внимание на точном воспроизведении корпуса шлема. Это также может упростить балансировку пресс-форм и управление производством, когда продукт требует относительно большой проектируемой площади формования.
Предварительно закаленная полостная сталь
P20 и 718H — это признанные варианты формовочной стали для промышленного инструмента. Их использование в полости обеспечивает практическую основу для многократного производства, особенно когда ожидается, что форма будет работать в течение длительного времени.
Тонкая полировка полостей
Полость подвергается многоступенчатой полировке для достижения чистоты поверхности Ra 0,8. Контролируемая обработка полостей помогает уменьшить видимые следы механической обработки на формованной оболочке и обеспечивает более чистый внешний вид готовой продукции.
Технические характеристики литьевой формы для шлема PC ABS Anti Riot
Следующие параметры суммируют основную конфигурацию, описанную для формы корпуса шлема Galaxy. Фактические размеры пресс-формы, конструкция направляющих, схема охлаждения и требования к литьевой машине могут быть настроены в соответствии с CAD-моделью шлема клиента и производственными требованиями.
| Параметр | Спецификация | Производственная выгода |
|---|---|---|
| Формованное изделие | Внешняя оболочка шлема для борьбы с беспорядками | Предназначен для специализированного производства корпусов. |
| Совместимость материалов | ПК и ПК+АБС | Поддерживает распространенные варианты технических термопластов. |
| Структура полости | Интегрированная вогнутая пластина с одной полостью | Стабильная геометрия полости и контролируемое формование |
| Полость Сталь | P20/718H предварительно закаленная сталь | Хорошая устойчивость к износу и деформации. |
| Основа формы | 45 # углеродистая сталь | Обеспечивает жесткость конструкции. |
| Обработка поверхности полости | Ra 0,8 тонкая полировка | Поддерживает гладкие и чистые поверхности корпуса |
| Теоретический срок службы | 300 000–500 000 выстрелов | Поддерживает длительные производственные циклы |
Почему ПК и ПК+АБС подходят для формования корпуса шлема?
Выбор материала влияет на конструкцию формы, условия обработки, требования к охлаждению, поведение усадки и эксплуатационные характеристики готовой оболочки. ПК обеспечивает высокую ударопрочность и термостойкость, а ПК+АБС сочетает в себе характеристики поликарбоната с преимуществами обработки и поверхности, присущими АБС.
По этой причине производители должны подтвердить точную марку смолы до того, как пресс-форма поступит в финальную стадию разработки. Различные марки могут иметь разные характеристики текучести, поведение при усадке, температуру обработки и добавки.
Поэтому подходящую форму следует разрабатывать на основе материала, подтвержденного заказчиком, а не рассматривать ПК и ПК+АБС как полностью взаимозаменяемые материалы. Подтверждение материалов на этапе проектирования может помочь уменьшить количество последующих модификаций и повысить стабильность производства.
Контрольный список выбора материала
- Подтвердите точную марку смолы PC или PC+ABS.
- Ознакомьтесь с рекомендуемыми производителем условиями обработки.
- Учитывайте ожидаемую усадку и требования к размерам.
- Проверьте требуемый внешний вид поверхности корпуса шлема.
- Сопоставьте материал с предполагаемым объемом производства и применением.
Как точность и долговечность влияют на производство?
Форма для шлема неоднократно подвергается механическому перемещению, давлению впрыска, термоциклированию и силам выталкивания. Со временем неправильный выбор материала или недостаточная точность обработки могут привести к увеличению износа и отклонению размеров.
Галактика удовлетворяет этим требованиям посредством прецизионной обработки на станках с ЧПУ, многоэтапной полировки полостей, пробного впрыска, контроля размеров и испытаний на распалубку. Эти шаги создают цикл контроля качества между изготовлением пресс-формы и готовностью производства.
Заявленный теоретический срок службы в 300 000–500 000 выстрелов особенно актуален для производителей, планирующих устойчивое производство. Фактический срок службы пресс-формы зависит от таких факторов, как материал, условия обработки, техническое обслуживание, работа машины и производственная среда, поэтому показатели срока службы следует рассматривать как инженерные цели, а не как универсальную гарантию.
Как изготавливается и тестируется форма?
Прецизионная оснастка требует контролируемого производственного процесса, поскольку небольшие отклонения размеров в полости могут быть воспроизведены в каждой отлитой детали. Типичный производственный процесс включает в себя следующие этапы:
- Обзор продукта и DFM:Перед обработкой оцениваются CAD-модель шлема и требования к материалам.
- Полостная инженерия:Конструкция полости и критические размеры устанавливаются согласно утвержденному проекту.
- Обработка с ЧПУ:Высокоточная механическая обработка создает первичную полость и компоненты пресс-формы.
- Электроэрозионная обработка и отделка:Сложные или детализированные области могут подвергаться дополнительным процессам механической обработки и отделки.
- Полировка:Поверхность полости доводится до требуемой чистоты.
- Сборка пресс-формы:Полость, основание формы, компоненты выталкивания и другие системы собираются.
- Пробная инъекция:Пресс-форма тестируется с использованием предполагаемого производственного материала.
- Осмотр:Перед доставкой проверяются размеры образцов и производительность распалубки.
Этот подход важен для OEM-покупателей, поскольку пресс-форма должна поставляться готовой к интеграции в намеченный производственный процесс, а не требовать обширных корректировок после установки.
Что следует проверить покупателям перед заказом?
Выбор поставщика пресс-форм для шлема предполагает нечто большее, чем просто сравнение первоначального предложения на оснастку. Команды по закупкам должны вместе оценить технические характеристики и процесс контроля качества.
| Контрольно-пропускной пункт покупателя | Почему это важно |
|---|---|
| Совместимость материалов | Гарантирует, что форма спроектирована с учетом предполагаемой смолы. |
| Полостная сталь | Влияет на износостойкость и стабильность размеров. |
| Чистота поверхности | Влияет на внешний вид и качество обработки формованных оболочек. |
| Целевой срок службы | Помогает оценить долгосрочное использование инструментов |
| Пробное формование | Подтверждает практические производственные показатели перед отправкой |
| Проверка размеров | Проверяет готовую форму на соответствие утвержденным требованиям |
| Послепродажная поддержка | Помогает управлять техническим обслуживанием и будущими требованиями к инструментам |
Покупатели также могут ознакомиться с более широкими решениями по формованию полицейского оборудования Galaxy, если проект включает в себя несколько компонентов защитного оборудования, а не только корпус шлема.
Где можно применить форму?
Пресс-форма в первую очередь предназначена для массового производства внешних оболочек касок для борьбы с массовыми беспорядками. Его можно рассмотреть для производителей, производящих защитное оборудование для обеспечения безопасности и профессионального использования.
- Производство шлемов для борьбы с беспорядками
- Производство охранного оборудования
- OEM-проекты защитного оборудования
- Разработка корпуса шлема по индивидуальному заказу
- Серийное литьевое производство оболочек из ПК или ПК+АБС.
Для проектов, требующих дополнительных инструментов для защитного оборудования, производители могут также оценить соответствующие решения, такие как пресс-форма для шлема для борьбы с беспорядками или другие специальные конфигурации пресс-форм для полицейского оборудования.
Часто задаваемые вопросы
Какие материалы можно обрабатывать с помощью этой литьевой формы для шлема?
Пресс-форма совместима с сырьем ПК и ПК+АБС. Окончательный сорт материала должен быть подтвержден на этапе проектирования, чтобы можно было соответствующим образом согласовать параметры обработки и формования.
Каково строение полости?
В пресс-форме используется интегрированная вогнутая вставка с одной полостью, разработанная специально для производства внешней оболочки шлемов для борьбы с беспорядками.
Какая сталь используется для полости формы?
В полости используется предварительно закаленная пресс-форма P20 и 718H, а в основании пресс-формы используется углеродистая сталь 45#.
Какую поверхность имеет полость?
Полость подвергается многоступенчатой полировке для достижения стандарта тонкой полировки Ra 0,8, что обеспечивает гладкие и чистые формованные поверхности корпуса.
Как долго можно использовать форму?
Заявленный теоретический срок службы составляет примерно 300 000–500 000 выстрелов. Фактический срок службы зависит от марки смолы, условий обработки, технического обслуживания, эксплуатации машины и других производственных факторов.
Проверяется ли форма перед доставкой?
Да. Перед поставкой каждая форма подвергается пробному впрыску, проверке размеров и проверке гладкости при извлечении из формы, чтобы подтвердить готовность к производству.
Получите индивидуальное решение для пресс-формы
Выбор правильной конфигурации инструментов в начале проекта шлема может снизить производственные риски и обеспечить более стабильный путь от проектирования САПР до массового производства. Galaxy сочетает в себе прецизионную обработку пресс-форм, совместимость материалов, обработку полостей, пробное впрыскивание и проверку, помогая производителям разрабатывать корпуса шлемов из ПК и ПК+АБС для борьбы с беспорядками.
Если вы планируете новый проект шлема, заменяете существующий инструмент или разрабатываете индивидуальную оболочку,связаться с намис вашим чертежом САПР, спецификацией материала, объемом производства и информацией о машине. Galaxy может рассмотреть ваши требования и предоставить подходящую конфигурацию пресс-формы, инженерное решение и коммерческое предложение для вашего проекта.
